GPS: Racelogic メーカー校正

VBOX製品のメーカーであるRacelogic社が提供するGPS校正サービスです。
メーカー独自の校正方法となるため、ISO17025やJIS等の校正に比べて、証明書の力は弱いです。
（IATF16949の要件は満たせません。）

校正方法：
GPSシミュレーター (Racelogic社製 LabSat ) を利用して、擬似的に生成されたGPS信号で校正を行います。
校正で使われる機材は、UKASで校正されたものを使用します。

校正項目：

速度　30 km/h
速度　60 km/h
速度　100 km/h
速度　400 km/h

方位　0 度
方位　90 度
方位　180 度
方位　270 度

アナログ速度　30 km/h
アナログ速度　60 km/h
アナログ速度　100 km/h

デジタル速度　30 km/h
デジタル速度　60 km/h
デジタル速度　100 km/h


トレーサビリティ：
イギリス国家基準にトレーサビリティがあります。（UKAS）


費用(概算価格)：
100Hzモデル　130,000円
25Hz以下モデル　　100,000円


校正期間：
日本国内で校正を実施できます。 機器受領後2週間です。


対象機種：
すべてのVBOX製品 及び Drift BOX, Performance BOX


注意事項：
「不確かさ」の記載はありません。
メーカー独自の校正となりますので、ilac や UKAS, JCSSなどのマークは付与されません。

校正証明書・校正成績書サンプル

GPS: ISO17025 校正

ISO/IEC 17025:2017の要求事項を満たす校正サービスです。
国際基準にトレーサビリティが確保されていることが保証されます。
ADAS関連の車間距離計測やブレーキ試験などの認証試験に適した校正です。証明書の力は非常に強いです。
（IATF16949の要件を満たすことができます。）




校正方法：

距離：
反射板で仕切られた50m校正路面を用意して、トータルステーション（距離計）で正確に計測します。
車両を40 km/hで走行して、50m校正路面をまっすぐに通過します。
トータルステーション（距離計）の値を基準として、GPS機器が計測する距離を校正します。
車両を走行させる際には、GPSレコーダー(Racelogic社製 LabSat3) を搭載して、GPS信号と反射板通過タイミングを記録します。
記録した情報を、被校正機器に再生をさせて、校正を行います。

速度：
反射板で仕切られた校正路面（校正路面距離は速度によって異なります）を用意して、トータルステーション（距離計）で正確に計測します。
車両を指定の速度で走行して、校正路面をまっすぐに通過します。
車両を走行させる際には、GPSレコーダー(Racelogic社製 LabSat3) を搭載して、GPS信号と反射板通過タイミングを記録します。
記録した情報を、被校正機器に再生をさせて、校正を行います。


校正項目：

距離　50 m

速度　28 km/h　付近
速度　152 km/h　付近
速度　172 km/h　付近（オプション）
速度　67 km/h　付近（オプション）

トレーサビリティ：
ISO17025の要求事項を満たす国際基準につながるトレーサビリティがあります。


費用(概算価格)：
100Hzモデル　130,000円


校正期間：
日本国内で校正を実施できます。 機器受領後2週間です。


対象機種：
VBOX4シリーズ、VBOX3i シリーズ
(ISO17025校正対象機種は上記のみです。)

注意事項：
「不確かさ」が記載されます。
ilac-MAR のマークが付与されます。

校正証明書・校正成績書サンプル

GPS: UKAS 校正

UKAS マークを取得した校正サービスです。 日本での校正は行えません。UKで校正を行います。
UKASマークを取得しているため、国際基準にトレーサビリティが確保されていることが保証されます。
証明書の力は強いです。 不確かさが記載されます。
（IATF16949の要件を満たすことができます。）

校正方法：
GPSシミュレーターを利用して、擬似的に生成されたGPS信号で校正を行います。


校正項目(VBOX3i, VBOX4の場合)：

速度　0 km/h
速度　5 km/h
速度　10 km/h
速度　30 km/h
速度　60 km/h
速度　100 km/h
速度　200 km/h
速度　500 km/h

方位　0 度
方位　90 度
方位　180 度
方位　270 度

アナログ速度　30 km/h
アナログ速度　60 km/h
アナログ速度　100 km/h

デジタル速度　30 km/h
デジタル速度　60 km/h
デジタル速度　100 km/h

＊距離校正は、UKAS校正の対象外となっていますが、校正結果の記載があります。
＊校正内容は機種の機能によって異なります。


トレーサビリティ：
国際基準につながるトレーサビリティがあります。


費用(概算価格)：
100Hzモデル　400,000円
25Hz以下モデル　　250,000円


校正期間：
UKで校正を実施します。 そのため、機器受領後2ヵ月です。


対象機種：
すべてのVBOX製品 及び Drift BOX, Performance BOX


注意事項：
「不確かさ」が記載されます。
UKASマークが付与されます。

校正証明書・校正成績書サンプル

IMU: メーカー点検・検査

Racelogic社の点検検査手順に基づき、VBOX JAPANが行うIMU（加速度計＋ジャイロ）の点検検査です。
点検検査後には、検査証明書を発行します。




検査方法：

ジャイロ（角速度）：

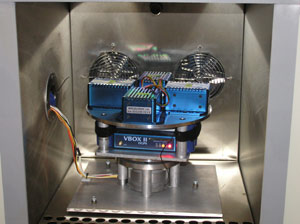

ターンテーブルの上にIMUセンサーを載せ、一定速度で回転をさせて値の検査を行います。
3軸の製品は、3方向の検査を行います。

加速度計：
重力加速度1Gを基準に比較検査を行います。
IMUセンサーを0°、30°、60°、90°と傾け、加速度の値を検査します。


検査項目：

角速度　0 deg/s
角速度 10 deg/s
角速度 20 deg/s
角速度 50 deg/s
角速度 -10 deg/s
角速度 -20 deg/s
角速度 -50 deg/s
※ 3軸の製品は、3方向すべての検査を行います。

加速度　0.000 G
加速度　0.500 G
加速度　0.866 G
加速度　1.000 G
加速度　-0.500 G
加速度　-0.866 G
加速度　-1.000 G
※ 3軸の製品は、3方向すべての検査を行います。


トレーサビリティ：
なし。


費用(概算価格)：
150,000円


検査期間：
日本国内で検査を実施できます。 機器受領後2週間です。


対象機種：
Racelogic社製 YAWセンサー
Racelogic社製 IMUセンサー

注意事項：
校正方法・国際基準が確立されていいないため、トレーサビリティがありません。
そのため、校正書の発行はできません。
代わりに検査証明書が発行されます。

検査証明書・検査成績書サンプル
