LabSat4 - 12bit GNSS 記録再生システム

LabSat 4は、高度なGNSS信号の記録・再生装置で、最新の技術を用いて多彩なシミュレーションが可能です。最大3つのRFチャンネルを利用して、GPS、GLONASS、Galileo、BeiDou、QZSSなど複数の衛星信号を同時に記録し、12ビット量子化と最大60MHzの帯域幅に対応します。これにより、実際の環境に極めて近い条件でテストが可能です。さらに、SatGenソフトウェアと組み合わせることで、リアルな運転シナリオを作成し、車両やデバイスの性能を精密に検証できます。

用途としては、自動車業界や航空宇宙、スマートデバイスの開発などに最適で、研究開発から量産まで幅広く対応します。ポータブルで使いやすく、複雑なテストの自動化も可能なため、効率的な作業をサポートします。LabSat 4は、GNSS関連のテストにおいて高い信頼性と精度を提供する理想的なソリューションです。

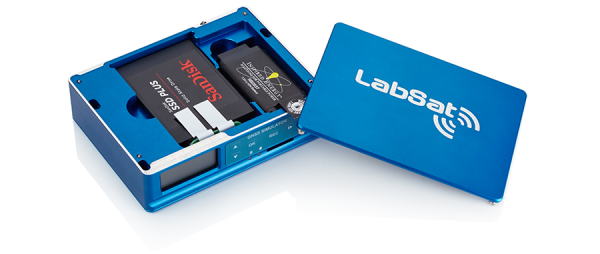

本体には、7TBのSSDとバッテリーが内蔵できるように設計されていて、蓋をあけて簡単に交換することが可能です。　バッテリーは2時間の連続使用が可能です。

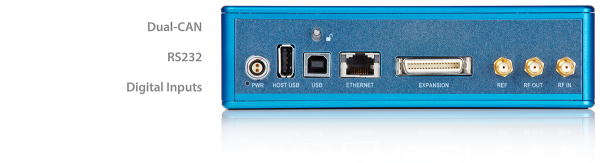

また、外部入力として、CAN-FD x 1 、CAN x　2、RS232、デジタルパルスを同時に記録再生することができます。


記録可能なGNSS信号の一例

GPS: 　L1　 /　 L2　 /　 L5
GLONASS: 　G1　 /　 G2　 /　 G3
BeiDou: 　B1　 /　 B2a/b　 /　 B3
QZSS: 　L1　 /　 L2　 /　 L5　/　L6
Galileo: 　E1　 /　 E5a/b　 /　 E6
SBAS: 　L1　/　L5
NavIC: 　L1　/　L5　

最大3つまでの中心周波数を自由に設定することができます。
指定した中心周波数に対して帯域幅を指定することができます。帯域幅は10~60MHzです。　（付属のアンテナが対応していない周波数帯域の場合、アンテナはユーザー側でご用意ください。）

各衛星信号の周波数は、こちらを参照してください。

その他に記録可能な外部信号

外部信号入力は、CH1 ~ CH4まで用意されています。以下の中から指定ができます。

CAN-FD : CAN-FD 1系統を丸ごと記録します。
CAN1&2 : CAN 2系統を丸ごと記録します。
RS232 : シリアル 1系統を丸ごと記録します。
デジタル1 : デジタルパルス信号を記録します。
デジタル2 : デジタルパルス信号を記録します。
デジタル3 : 外部レコーダーとの同期スタートに利用できます。
( 1PPS : 1パルス/sの信号を出力します。)



特徴

  • 12bit の高分解能でGNSS信号を記録

  • 60MHzの広い帯域の記録が可能

  • 中心周波数を自由に設定可能　（3チャンネル）

  • PC接続なしで利用可能

  • ポータブル、コンパクト設計　(167mm x 137mm x 52mm, 1.45kg)

  • 交換可能なSSDと内部バッテリー

  • 簡単操作

  • 内部バッテリーで2時間の連続動作可能




製品仕様

　　　　　　　　 LabSat3 Wideband
対応する衛星 GPS L1, L2, L5; Galileo E1, E5a/b, E6; GLONASS G1, G2, G3; BeiDou B1, B2a/b, B3; QZSS L1, L2, L5, L6; NavIC L1, L5, S-Band; SBAS L1, L5.等ユーザーが自由に設定可能です。
出力信号レベル -73 dBm/MHz @0dB
（-53 dBm ～ -142 dBmの範囲で調節可能）
RFチャンネル 最大3チャンネルまで利用可能
RF CH1 中心周波数 自由に設定可能
RF CH2 中心周波数 自由に設定可能
RF CH3 中心周波数 自由に設定可能
記録できる衛星数 見えているものすべて
サンプリング周波数 10 -61 MHz
（自動的に調整されます。）
帯域幅 10 - 60 MHz
量子化 1, 2, 4, 8, 12 bit (I&Q)
データフォーマット I & Q
外部入力 2x CAN, 4x デジタルパルス, 1x RS232
1 x CAN-FD
内蔵バッテリー
の交換		 Yes
記録媒体 7.68 TB SＳＤ
8GB SDカード(ファームウェアアップデート用)
アクティブアンテナへの供給電圧 4 - 4.5 V
基準発信機 10 MHz OCXO
温度安定性　+/- 0.05 ppm、 周波数安定性　+/-0.3 ppm（納入時）
電圧動作範囲 8v ～ 30 VDC
サイズ 167 mm x 137 mm x 52 mm
重さ 1.45 kg

LadSat4はアクティブアンテナで使用することを想定して設計されています。　そのため、記録されたデータをLabSat4から再生する場合、信号出力は-73dBmに増幅されて出力されます。　内部のアッテネーターを利用することで、-142dBmまで信号出力を下げることが可能です。


[LabSat 4 カタログ_日本語]
[LabSat 4 WEBマニュアル]

本製品はデモ機のご用意があります。
