Accessory アクセサリー
	ワイヤレス車輪速センサー [ 参考価格（税抜）2個セット　3,460,000円 ] [ 参考価格（税抜）4個セット　6,060,000円 ] ワイヤレス車輪速センサーは、車両のホイール速度をリアルタイムかつ高精度で計測するために設計された、センサーシステムです。従来の有線式車輪速センサーと異なり、配線作業を必要とせず、取り付けの自由度と迅速性を大幅に向上させています。特長 • 高精度な速度検出最大100Hzの出力レートで、あらゆる走行条件下においてホイール回転速度を正確に測定します。 • ワイヤレス通信 Bluetoothまたは独自の無線プロトコルにより、データロガーやECUとの通信を安定して確保します。 • 車両の改造不要で設置センサー本体はホイールにクランプで取り付け可能。車両の構造を変更することなく使用できます。 • 幅広い車両への対応乗用車からレーシングカー、さらには特殊車両に至るまで、様々な用途に適合します。 • 長時間稼働のバッテリー搭載一度の充電で最大8時間以上の連続使用が可能。テスト走行や長時間のデータ収集に最適です。主な用途 • 車両ダイナミクステスト • スリップ率・トラクション制御評価 • タイヤ性能評価 [ワイヤレス車輪速センサー_カタログ_日本語] 本製品のデモ機は、現在取り寄せ中です。

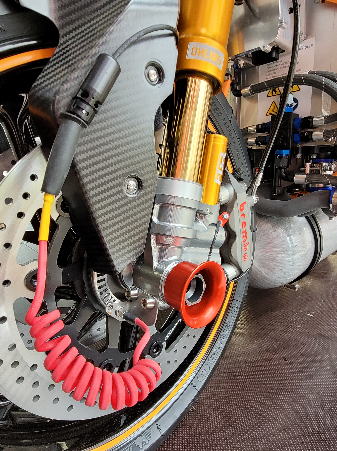

	光学式車輪速センサー [ 参考価格（税抜） 1,500,000円 ] 非接触の光検出により、回転体の速度を検出するセンサーです。速度を検出するには、回転体に周期的なマーキングが必要です。　周期的なマーキングがあるものであれば、何でも速度を検出できます。　2輪の車輪速測定に最適です。本製品は、プローブ形状や、プローブの長さをオーダーメードで手配ができます。検出したい対象物があれば、ご相談ください。最大検出速度： 300kHz 出力：パルス (TTL) [光学式車輪速センサーカタログ_日本語] 本製品はデモ機のご用意があります。

	ステアリングセンサー　(RLSTSENSOR) [ 参考価格（税抜） 7,250,000円 ] Racelogioc社製のステアリングセンサーは、角度とトルクを計測することができます。 VBOX4、VBOX3i (FW V2.8以上)に直接接続することができ、簡単にセットアップを行うことができます。また、CANとアナログ出力機能を持っていて、VBOX以外のデータロガーに接続して使用することも可能です。 [ステアリングセンサー　カタログ_英語] [ステアリングセンサー　WEBマニュアル]

	VPRS 車間距離センサー　(RLVPRS) [ 参考価格（税抜）ディスプレイ付き 3,300,000円 ] [ 参考価格（税抜）ディスプレイなし 2,300,000円 ] VBOX Precision Ranging System(VPRS) は、2 つのビーコン間の距離をUWB帯の無線で計測するセンサーです。システムは電源を入れるだけで、100Hzの更新レートで最大50m の距離をCAN で出力するように設計されています。詳細はVPRSのサイトをご確認ください>>> [VPRS車間距離センサーカタログ_日本語] [VPRS車間距離センサーマニュアル_日本語] 本製品はデモ機のご用意があります。

	ペダルフォースセンサー　(RLACS282) [ 参考価格（税抜） 423,000円 ] ブレーキペダルに取り付けて、踏力を測定するセンサーです。薄型設計、広い接触面積、ユニバーサル取り付けブラケットにより、センサーの取り付けと取り外しは簡単に行えるように設計されています。また、軸外荷重の影響を最小限に抑えるための滑り止め付きの球面荷重面を備えています。 SAE J2909 や ECE 規制 13-H（ブレーキアシストシステム）の評価に最適なセンサーです。センサーは、アナログ電圧で信号を出力します。そのため、VBOX3i シリーズのアナログ入力に接続して利用します。本センサーのみを利用した場合、踏力の計測のみが可能です。ブレーキ踏み始めのトリガー信号が必要な場合は、ペダルフォーストリガーインターフェース（RLACS292）を使用すると、踏力計測に加えて、ブレーキを踏んだタイミングでトリガー信号を記録させることができます。サンプルデータブレーキ試験で踏力のデータを追加したもの [ペダルフォースセンサーカタログ_日本語] 本製品はデモ機のご用意があります。
	ペダルフォーストリガーインターフェース（RLACS292） [ 参考価格（税抜） 70,000円 ] ペダルフォーストリガーインターフェース（RLACS292）は、ペダルフォースセンサー（RLACS282）向けの専用オプションです。ペダルフォースセンサーによる踏力の計測に加えて、ブレーキを踏んだタイミングでトリガー信号を発生させることができます。サンプルデータペダルフォーストリガーインターフェースを追加すると、ブレーキトリガーデータが追加されます。これにより、ブレーキトリガーによるブレーキ停止距離計測ができるようになります。トリガー発生からの停止距離やMFDDをソフトで解析します。 [ペダルフォーストリガーインターフェースカタログ_日本語] 本製品はデモ機のご用意があります。
	ブレーキライトトリガー　(RLACS157) 在庫限り [ 参考価格（税抜） 35,000円 ] ブレーキランプの配線に直接接続して利用します。　ブレーキランプが点灯するタイミングをトリガー信号としてデータに記録できます。ブレーキランプの電圧信号は12Vまで対応しています。 [ブレーキライトトリガーカタログ_英文]
	ブレーキペダルトリガー　(RLVBACS004) [ 参考価格（税抜） 40,000円 ] ブレーキペダルに貼りつけて利用します。　ドライバーがブレーキを踏んだタイミングをデータに記録できます。　テープスイッチ部分（黄色）は接点スイッチです。テープスイッチ部分（黄色）のみ購入したい場合は、RLCAB013にてご注文ください。 [ブレーキペダルトリガーカタログ_英文] [テープスイッチカタログ_英文]

	レーザーライトセンサーキット　　(RLVBACS189) [ 参考価格（税抜） 467,000円 ] レーザーライトセンサーキットは、発光/受光ユニットと反射板で構成されます。テストコース上に「通過時にフラグ信号を出力するゲート」を設置することができます。ゲートとして反射板を使用します。センサー部分がそのゲートの上を通過するたびに、トリガー信号を出力し、VBOXで記録することができます。レーザータイプは、発光が強く、15m先の反射板まで反応します。 [レーザーライトセンサーキットカタログ_英文]
	手持ちトリガースイッチ　(RLVBACS009) [ 参考価格（税抜） 52,000円 ] イベント発生時のマーカーとして使用します。ボタンを押すと、フラグ信号が記録されます。 [手持ちトリガースイッチカタログ_英文]
	手持ち記録開始・停止スイッチ　(RLVBACS010) [ 参考価格（税抜） 52,000円 ] VBOXに接続して、データの記録開始・停止を行うことができるスイッチです。。 [手持ち記録開始・停止スイッチカタログ_英文]

	トリガースプリッターボックス　(RLVBACS027) [ 参考価格（税抜） 89,000円 ] VBOX3i , VBOX2SX のDIG IN(3pin) ソケットを3つに分岐します。複数のトリガーオプションを接続する場合に、ソケット数を増やすために使用します。 [トリガースプリッターボックスカタログ_英文]
	CANスプリッターボックス　(RLVBACS024) [ 参考価格（税抜） 98,000円 ] VBOX3i , VBOX2SX のCAN(5pin)もしくはRS232(5pin)ソケットを3つに分岐します。複数のオプションユニットを接続する場合に、ソケット数を増やすために使用します。 [CANスプリッターボックスカタログ_英文]
	4chアナログBNCボックス　(RLACS349) [ 参考価格（税抜） 72,000円 ] VBOX4 の15pin D-subコネクタをBNCコネクタに変換するアダプターです。アナログ信号をBNC端子で入力できるようになります。

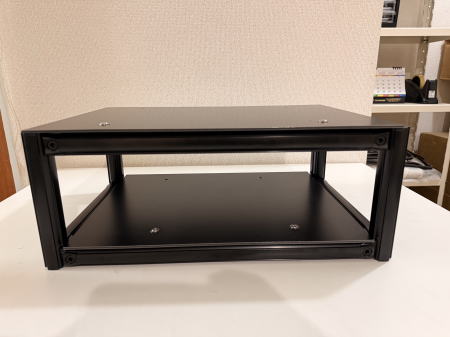

	VBOXマウントラック2段　(VBJ-VB4-mount2) [ 参考価格（税抜） 150,000円 ] VBOXとPCを助手席に設置することのできる２段のマウントラックです。寸法： (W x L x H): 430 x 285 x 170 mm

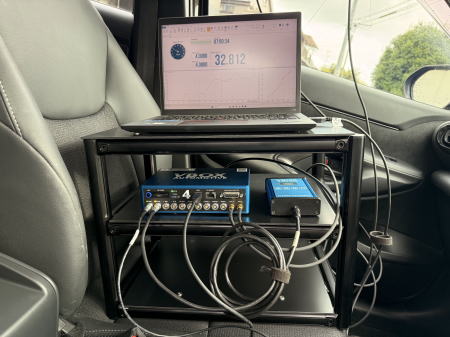

	VBOXマウントラック3段　(VBJ-VB4-mount3) [ 参考価格（税抜） 200,000円 ] VBOXとPCを助手席に設置することのできる3段のマウントラックです。寸法： (W x L x H): 430 x 285 x 330 mm
	モーターバイクケース　(RLACS371) [ 参考価格（税抜） 242,000円 ] VBOX4シリーズ用の専用ケースです。バイクや船舶などに、雨で濡らさないように設置・収納ができます。ケース内には、VBOX4、 2.4 GHz 無線機 x2 、リチウムイオンバッテリーパックが収納できます。また、収納ケースの上部には、GPSアンテナを取り付けることができます。寸法： (L x H x W): 340 x 145 x 305 mm
	リチウムイオンバッテリーパック　　(RLACS333L) [ 参考価格（税抜） 87,000円 ] リチウムイオンバッテリーパックはVBOX4におよそ3時間程度の電力を供給することのできるバッテリーです。　再充電はわずか3時間で完了します。重量は550gと軽量な設計になっています。 [リチウムイオンバッテリーパックカタログ_英文]
	白線測定用台車　　(RLACS173) [ 参考価格（税抜） 430,000円 ] VBOX4 ADASシステムを利用して、白線の緯度経度を正確にトレースするための台車とリュックサックです位置精度2cmの計測では、白線を測定することで、定量的なデータ解析が可能になります。 [白線測定用台車カタログ1_英文] [白線測定用台車カタログ2_英文]

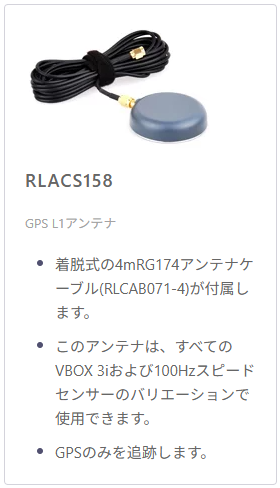

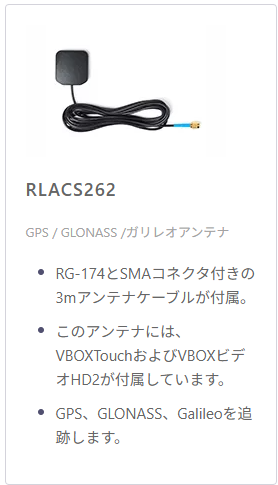

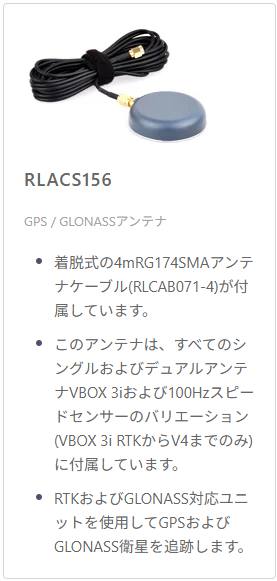

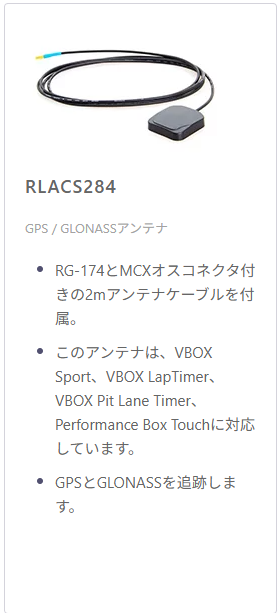

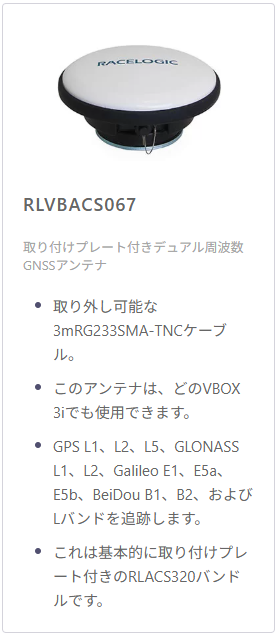

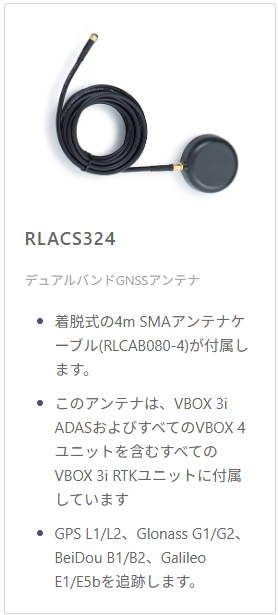

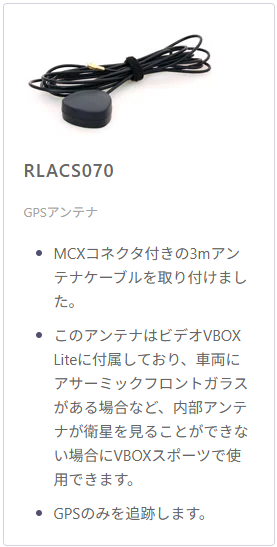

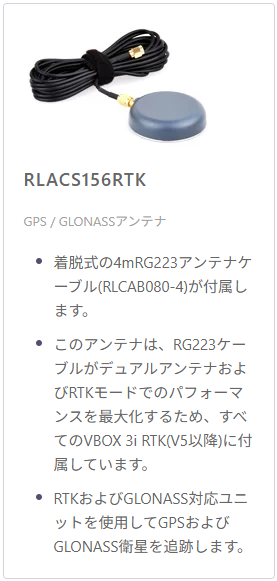

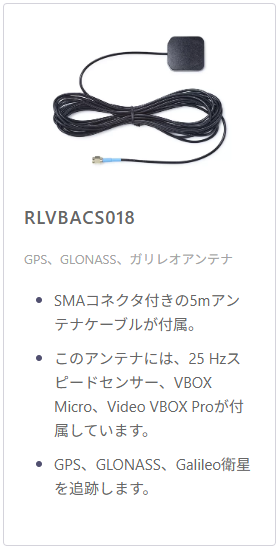

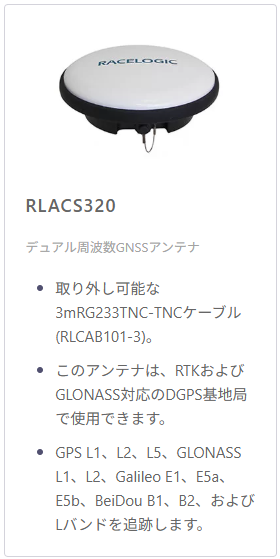

GPSアンテナ各種 VBOX製品は、モデルごとに専用のGPSアンテナが設定されています。 VBOXモデルに合わせた適切なGPSアンテナを使用してください。

ケーブル各種　 VBOXで使用できる各種ケーブルです。多種多様なケーブルの取り扱いがありますので、ご不明な点がありましたら、お問い合せください。 [アナログ出力ケーブル RLCAB008_図面] [パルス出力ケーブル RLCAB009_図面] [CAN入出力ケーブル RLCAB019L_図面] [シリアル設定ケーブル RLCAB001_図面] [モジュール接続ケーブル RLCAB005_図面] [モジュール接続ケーブル RLCAB006_図面] [モジュール接続ケーブル CAN通信のみ RLCAB005-C_図面] [すべてのケーブルの図面をまとめてダウンロード_156種類] また、製品メーカーRacelogic社のサイトからもケーブルを検索することが可能です。＞＞こちらのサイトをご確認ください。

VBOXオンラインマニュアルはこちら
