VBOX ADAS Test System - 運転支援評価

VBOX3i SL RTK 2cm from Racelogic

VBOX ADAS テストシステムは、自動緊急ブレーキシステム(AEB)や白線逸脱警報システム(LDW)、前方衝突警報システム(FCW) などの評価を行うために開発された GPS テストシステムです。 位置精度 2cm を提供するRTK GPS技術を利用して、走行中の車両の車間距離や白線までの距離を計測します。



New!! うるう秒の追加に関するご案内
  2017/1/1 にうるう秒が1秒追加され、トータル18秒に変更になりました。
  これによって、VBOXの計測値がおかしくなる等の問題は発生しませんので、ご安心ください。
  今までと同じ方法で、使用ができます。
  VBOX3i と Video VBOX のデータを、VBOX File Processorソフトウェアで同期を行う場合は、
  1秒ずれる(映像が1秒先に進んでいる) 可能性があります。この1秒は、最新版のFile Processor
  バージョン1.13.8.631であれば、ソフトウェアで調節が可能です。
  (Add Leap Seconds に”1”と入れることで調節できます。)

うるう秒を18秒に変更したい場合は、以下の手順で行ってください。
<うるう秒の変更方法>

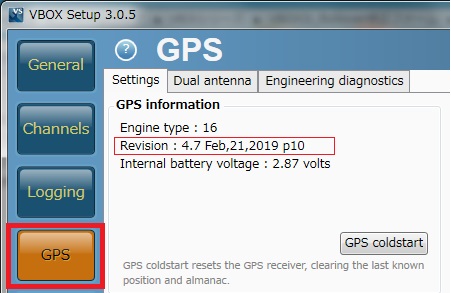

VBOX3i : VBOXTools のSet-up>GPS>Current Leap Seconds Valueの値を18に変更します。
Video VBOX : 以下のファイルをダウンロードしてSDカードの直下に入れ、Video VBOXに差し込むことで更新されます。 [Video VBOX うるう秒変更ファイル(18秒)]



New!! 2016年4月1日より、VBOX File Processor ソフトウェアのADASプラグインがすべて無料で提供されることになりました。 ADASプラグインには、後処理による車間距離再計算・白線コーナーでの逸脱距離計算・自動駐車支援向け駐車位置計算・レーダークルーズ割り込み位置計算・交差点試験モード計算の機能があり、今後、すべてのお客様が利用可能です。

ソフトウェアのライセンスキーは、弊社よりメールでご案内しておりますので、ご使用を希望されるお客様は弊社までメールにてお問い合わせください。
[ VBOX File Processor マニュアル]
[ VBOX File Processor ソフトウェアダウンロード]






本システムは2台のVBOX3i SL-RTK とDifferential Base Station(固定基地局)で構成されます。  固定基地局 は地上に固定点として設置をして、車両に搭載されているVBOX3iSL-RTKに補正データを送信します。

車両側は補正データを受信すると 2cm の位置精度に達します。 固定基地局は1:N の通信ができるため、車両側のシステムを追加することで、複数台の位置関係を把握することも可能になります。 測定されたGPS データは100Hz で記録されます。 また、Video VBOX を組み合わせることで映像も同時に記録することができます。

本システムには様々なモードがあり、様々なテストパターンに対応します。




新製品!!
サウンド& LED トリガーセンサー


新しくサウンドセンサーとLED検出センサーの取り扱いを開始しました。

サウンドセンサーは音の周波数を200Hz ごとに特定できるため、アラーム音だけをピックアップします。
信号は0,1信号(ON, OFF)として、アナログもしはCANで出力されます

本製品はドイツのADACにて、Euro NCAP AEB/ FCW 試験で使用されてる製品です。










自動運転ロボット+VBOX

運転操作を自動で行うロボットを利用することで、効果的な運転支援テストを行うことができるようになります。
VBOX はステアリング操作やブレーキ・アクセル操作を自動で行うロボットとの互換性があります。

現在は、EURO NCAPに実績のある
VEHI.CO社 と協力を行っており、機器構成から運用までを一貫してサポートできる体制を整えております。

また、ABD社製ロボットにも一部互換性があります。

(写真はVEHICO社ステアリングロボットです。VBOX3i RTK と組み合わせて軌跡追従ドライブが可能です。)


ロボットのサポートに関しては、以下を参考にしてください。




ドイツ(日本)
Vehico社



ステアリングロボット:互換性あり
アクセルロボット:互換性あり
ブレーキロボット互換性あり
EURO NCAP:実績あり

サポート:
Vehico社 とVBOX JAPANで協力を行い、一貫したサポートを提供しております。 欧州自動車メーカーにも導入実績があります。
また、VBOXと組み合わせて完全な軌跡追従・自動運転が可能です。

ロボットに関して疑問点・要望・使い方の質問等ありましたら直接お問い合わせください。




イギリス ABD社



ステアリングロボット:互換性あり
アクセルロボット:互換性あり
ブレーキロボット:互換性あり
EURO NCAP:実績あり

サポート:
ABD社ロボットはVBOXからのCAN出力を利用して動作しています。VBOXのCAN出力設定に関しては、弊社までお問い合わせください。
ロボット側の操作・設定方法に関しては、弊社ではサポートができないため、ロボットを購入された代理店へお問い合わせをお願いいたします。
