VBOX Data Loggers







VBOX3iSL 100Hz Data Logger
[ 参考価格(税抜) 3,270,000円 ]

VBOX 3i SLはRacelogic社及びGPS受信機メーカーとの共同開発によって登場した最新の高精度GPS測定システムです。
従来の100Hz シングルアンテナGPSエンジンから
100Hz ツインアンテナGPS/GLONASSエンジンに変更され、速度や位置・制動距離測定だけではなく、スリップ角ピッチ角の測定が可能になります。

本体は非常にコンパクトに設計されており、車両への取り付けがわずか5分程度です。  また、専用のソフトウェアVBOX Test Suiteを使って、スピーディーにデータ解析を行うことができます。



Input 入力
Output 出力
特徴


  • 100Hz ハイスピード ツインアンテナGPS/GLONASSエンジン

  • スリップ角・ピッチ角の測定が可能

  • IMU 補正機能 (オプションのIMU04が必要です)

  • コンパクトフラッシュカードへの記録

  • USBインターフェース

  • 4 x 24bit アナログ入力(±50V)

  • 2 x CANインターフェース

  • 車両CAN入力が可能

  • 1 x ブレーキトリガー入力

  • 2 x アナログ出力

  • 2 x デジタル出力

  • Blue thooth インターフェース

  • 設定/解析ソフトウェアVBOXTestSuiteが付属

  • Racelogic社製オプションモジュールと組み合わせ可能

  • ブレーキ停止距離精度 ±1.8cm



測定パラメーター と 精度

  • 速度   0.1km/h

  • 時間   0.01s

  • 緯度・経度   3m 95% CEP (DGPS 40cm 95% CEP)

  • 高度   6m 95% CEP

  • 垂直速度   0.2km/h

  • 方位   0.1°

  • 衛星数

  • スリップ角  0.25°(アンテナ距離 2m の場合)

  • ピッチ角   0.25°(アンテナ距離 2m の場合)

  • 前後加速度   0.5%

  • 横加速度   0.5%

  • 移動距離   <0.05%

  • 4 x アナログ入力

  • 16 x CAN入力

  • 1 x デジタルトリガー入力   10ns


VBOX3iSL セット内容

  • VBOX3iSL 本体 (VB3iSL)

  • VBOXファイルマネージャー (RLVBFMAN)

  • モジュールケーブル (RLCAB005-C)

  • 100V AC 電源ケーブル (RLVBACS020)

  • 5.3 ~ 30V DCシガーライター電源ケーブル (RLCAB010L)

  • GPS and GLONASSアンテナx2(RLACS156)

  • アンテナケーブル 4mx3 (RLCAB071-4)

  • Bluetoothアンテナ (RLACS119)

  • 4GBコンパクトフラッシュカード

  • シリアルケーブル (RLCAB001)

  • 25ピンDコネクタ 加工用 (ADC25IPCON)

  • 運搬ケース (RLACS013)

  • USBケーブル 2m (RLCAB066-2)

  • 音声入力マイク (RLACS120)

  • CFカードリーダー

  • テープメジャー

  • メーカー校正証明書

  • ソフトウェア各種





サンプルデータ

VBOX3iSLで、レーンチェンジ試験を行ったデータ。
上から順に、速度・スリップ角・ピッチ角・ステアリング角(車両CAN入力)のデータ。
画面右は、走行軌跡です。






[VBOX3i SL カタログ_日本語]
[VBOX3i SL マニュアル_日本語]

本製品はデモ機のご用意があります。










VBOX3iSL 100Hz Data Logger + IMU04
[ 参考価格(税抜) 3,920,000円 ]

本製品は上記のVBOX3i SL 100Hz データロガーに
IMU04(3軸加速度計+3軸ジャイロ) を追加したセット商品です。
通常価格よりもIMU04をお値打ちに購入できます。

VBOX3i SL は、オプションのIMU04を接続することで、GPS信号を補正することができます。 GPSのみでは橋の下を通過する場合など、衛星信号が届かない場所では計測することができません。 IMU補正は水平加速度の積分値による速度・位置情報により、データが補正され、連続した計測を可能にします。 市街地や森林コースでもより安定した測定が可能になります。

また、IMU補正を利用することで、ピッチ角・ロール角の計測項目が追加されます。これらの値はIMU(+GPS)から算出されているため、トンネル内等でも継続した計測が可能です。
ピッチ角・ロール角は、IMUの積分値のみではなく、GPSで調節されています。 そのため、積分によるゼロ点ずれをしっかりと抑えることが可能です。

IMU04は、しかっりと車両に固定する必要があります。
オプションのIMUストラットやIMUルーフマウントを使用すると、簡単に取り付けが可能です。 詳しくはIMUのページをご確認ください。

[VBOX3i + IMU 参考資料_英文]

本製品はデモ機のご用意があります。














VBOX3i 100Hz Data Logger
[ 参考価格(税抜) 2,820,000円 ]

Racelogic社が開発した最新のGPS/GLONASSデーターロガーです。  100Hz のハイスピードGPS/GLONASSエンジンにより、ブレーキ試験や加速試験・ハンドリング試験・サーキット走行試験を高い精度で分析ができます。

現行モデルでは、GPSとGLONASS衛星の両方が利用できるように変更されました。これにより、測位できる衛星数が大幅に増え、バンクのある周回路などでも安定した計測が可能になります。

本体は非常にコンパクトに設計されており、車両への取り付けがわずか5分程度です。  また、専用のソフトウェアVBOX Test Suiteを使って、スピーディーにデータ解析を行うことができます。

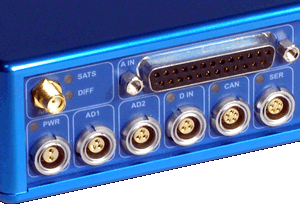

Input 入力
Output 出力
特徴

  • 100Hz ハイスピード シングルアンテナGPS/GLONASSエンジン

  • IMU 補正機能 (オプションのIMU04が必要です)

  • コンパクトフラッシュカードへの記録

  • USBインターフェース

  • 4 x 24bit アナログ入力(±50V)

  • 2 x CANインターフェース

  • 車両CAN入力が可能

  • 1 x ブレーキトリガー入力

  • 2 x アナログ出力

  • 2 x デジタル出力

  • Blue thooth インターフェース

  • 設定/解析ソフトウェアVBOXTestSuiteが付属

  • Racelogic社製オプションモジュールと組み合わせ可能

  • ブレーキ停止距離精度 ±1.8cm



測定パラメーター と 精度

  • 速度   0.1km/h

  • 時間   0.01s

  • 緯度・経度   3m 95% CEP (DGPS 40cm 95% CEP)

  • 高度   6m 95% CEP

  • 垂直速度   0.2km/h

  • 方位   0.1°

  • 衛星数

  • 前後加速度   0.5%

  • 横加速度   0.5%

  • 移動距離   <0.05%

  • 4 x アナログ入力

  • 16 x CAN入力

  • 1 x デジタルトリガー入力   10ns


VBOX3i セット内容

  • VBOX3i 本体 (VB3i)

  • 100V AC 電源ケーブル (RLVBACS020)

  • 5.3 ~ 30V DCシガーライター電源ケーブル (RLCAB010L)

  • GPS and GLONASSアンテナ (RLACS156)

  • アンテナケーブル 4mx2 (RLCAB071-4)

  • Bluetoothアンテナ (RLACS119)

  • 4GBコンパクトフラッシュカード

  • シリアルケーブル (RLCAB001)

  • 25ピンDコネクタ 加工用 (ADC25IPCON)

  • 運搬ケース (RLACS013)

  • USBケーブル 2m (RLCAB066-2)

  • 音声入力マイク (RLACS120)

  • CFカードリーダー

  • メーカー校正証明書

  • ソフトウェア各種





[VBOX3i カタログ_日本語]
[VBOX3i マニュアル_日本語]

本製品はデモ機のご用意があります。










VBOX3i 100Hz Data Logger + IMU04
[ 参考価格(税抜) 3,630,000円 ]

本製品は上記のVBOX3i 100Hz データロガーに
IMU04(3軸加速度計+3軸ジャイロ) を追加したセット商品です。
通常価格よりもIMU04をお値打ちに購入できます。

VBOX3i は、オプションのIMU04を接続することで、GPS信号を補正することができます。 GPSのみでは橋の下を通過する場合など、衛星信号が届かない場所では計測することができません。 IMU補正は水平加速度の積分値による速度・位置情報により、データが補正され、連続した計測を可能にします。 市街地や森林コースでもより安定した測定が可能になります。

また、IMU補正を利用することで、ピッチ角・ロール角の計測項目が追加されます。これらの値はIMU(+GPS)から算出されているため、トンネル内等でも継続した計測が可能です。
ピッチ角・ロール角は、IMUの積分値のみではなく、GPSで調節されています。 そのため、積分によるゼロ点ずれをしっかりと抑えることが可能です。

IMU04は、しかっりと車両に固定する必要があります。
オプションのIMUストラットやIMUルーフマウントを使用すると、簡単に取り付けが可能です。 詳しくはIMUのページをご確認ください。

[VBOX3i + IMU 参考資料_英文]

本製品はデモ機のご用意があります。






車両CAN の測定

車両CAN計測の機能は、VBOX データロガー製品の1つの特徴です。
Racelogic社では、独自に自動車メーカーのCAN情報を解析して、そのデータベースファイルを作成しています。
データベースファイルは、ID非公開のファイルとなっており、VBOXデータロガー製品のみで利用することが可能です。

VBOX 製品(CAN計測対応)をご購入頂きますと、このデータベースファイルが設定ソフトウェアにインストールされていて、利用することができます。

[VBOX 車両CANの測定カタログ_日本語]
[車両CAN データベースリスト (サンプル)_英文]







VBOX II SX 20Hz Data Logger
[ 参考価格(税抜) 1,540,000円 ]

VBOX II SX は20Hz のGPSデーターロガーです。 本体にディスプレイを備えており、操作性に優れています。

VBOX II SXモデルは、 外部車両CAN入力が可能です。
もしくは、VBOXオプションモジュールを接続して利用することが可能です。
(外部車両CAN入力とVBOXオプションモジュールの同時入力を行いたい場合は、VBOX3iモデルを選択してください。コストが安くなります。)





VBOXII SX セット内容

  • VBOXIISX 本体 (VB2SX)

  • 100V AC 電源ケーブル (RLVBACS020)

  • 6 ~ 30V DCシガーライター電源ケーブル (RLCAB010L)

  • GPS アンテナ 5m (RLVBACS018)

  • 4GB SDカード (SDHC class10)

  • シリアルケーブル (RLCAB001)

  • 運搬ケース (RLACS013)

  • USBケーブル 2m (USB-A ~ USB-B)

  • メーカー校正証明書

  • ソフトウェア各種




[VBOXIISX カタログ_日本語]
[VBOXIISX マニュアル_日本語]


本製品はデモ機のご用意があります。







VBOX II SX with Slip 20Hz Data Logger
[ 参考価格(税抜) 1,800,000円 ]

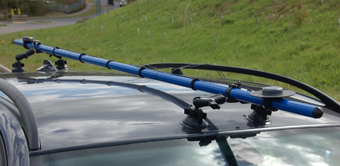

VBOX II SX with Slip はツインアンテナGPSエンジンを搭載したGPSデータロガーです。 ツインアンテナになることで、車軸を定めることができ、これにより
スリップ角・ピッチ角もしくはロール角(どちらか一方のみ)を測定することが可能になります。

VBOX II SX with Slip は、 外部車両CAN入力が可能です。
もしくは、VBOXオプションモジュールを接続して利用することが可能です。
(外部車両CAN入力とVBOXオプションモジュールの同時入力を行いたい場合は、VBOX3iSLモデルを選択してください。コストが安くなります。)





VBOXII SX with Slip セット内容

  • VBOXIISX with Slip 本体 (VB20SL)

  • 100V AC 電源ケーブル (RLVBACS020)

  • 6 ~ 30V DCシガーライター電源ケーブル (RLCAB010L)

  • GPS アンテナ x 2 (RLACS158)

  • アンテナケーブル 4m x 2 (RLCAB071-4)

  • 4GB SDカード (SDHC class10)

  • シリアルケーブル (RLCAB001)

  • 運搬ケース (RLACS013)

  • USBケーブル 2m (USB-A ~ USB-B)

  • メーカー校正証明書

  • ソフトウェア各種




[VBOXIISX with SL カタログ_日本語]
[VBOXII with SL マニュアル_日本語]

本製品はデモ機のご用意があります。







Video VBOX Pro 20Hz Data Logger
[ 参考価格(税抜) 1,259,000円 ]

Video VBOX Pro 20Hz Data Loggerは、高性能なGPSデータロガーとアナログ画質のビデオレコーダー、車両CAN入力を組み合わせたシステムです。





Video VBOX Pro の特徴は、
最大4台のカメラ入力を備えている点です。




映像データは、GPS測定データと同期されて、SDカードに保存されます。

GPS 計測では、速度・ラップタイム・走行軌跡・左右/ 前後加速度(GPS算出) 等を計測します。また、車両CANやRacelogic製オプションモジュールの入力、他のセンサーからのCAN入力も行なえるよう設計されています。

収録されたデータは、解析ソフトVBOX Test Suiteソフトウェア(もしくはCircuitTools ソフトウェア)を使用して
映像を同期した解析を行うことができます。



オプションのアダプターケーブル(RLACS144) を利用して、市販のNTSC フォーマットのカメラを入力することも可能です。 そのため、広角近接カメラを接続して、速度メーターに表示されるインジゲーターを撮影して、点灯タイミングを確認するテストが可能になります。

このような用途から、Video VBOX Proは、
予防安全評価の法規試験市街地走行のデータ取りなど、研究開発分野において非常に効果的な計測器となっています。


特徴

  • 20Hz GPS を搭載 (速度, 距離, 加速度, ラップタイム, 走行軌跡の測定をおこないます)
  • 最大4chのカメラ入力が可能
  • 映像の記録にはAVIのエンコードを採用 – アナログ画質 クオリティー
  • 記録される映像のレイアウトを自由に設定が可能 – メーター, バーグラフ, コースマップ等
  • 車両CAN入力が可能
  • USB 2.0 インターフェース
  • SD カードによる記録
  • 音声入力が可能
  • カメラと画面レイアウトの設定は、USB通信を通じて、画面を確認しながら行なえます
  • 軽量アルミボディ
  • 設定/解析ソフトウェアが付属
  • Racelogic社製VBOX オプションモジュールと組み合わせ可能
  • VBOX3i 100Hz シリーズと同期計測が可能


測定パラメーター と 精度

  • 速度   ±0.1km/h
  • 時間   0.1s
  • 緯度・経度   10m CEP (98%)
  • 高度   12m CEP (98%)
  • 垂直速度   ±0.2km/h
  • 方位   ±0.1°
  • 衛星数
  • 前後加速度   ±0.5%
  • 横加速度   ±0.5%
  • 移動距離   <0.05%
  • 32 x CAN入力

セットに含まれるもの

  • Video VBOX Pro 本体
  • 12V DC シガー電源ケーブル
  • GPS アンテナ
  • SD カード
  • USB設定用ケーブル
  • プラスチック運搬ケース
  • 100V AC 電源ケーブル
  • 終端オープンケーブル (RLCAB015-L)
  • 580 TVL カメラ- 3m とサクションマウント
  • マイクロフォン
  • ステレオオーディオスプリッター
  • 前方カメラマウント
  • ソフトウェア各種(ダウンロード)
  • 校正証明書 (20Hzモデルのみ)




[Video VBOX Pro カタログ_日本語]
[Video VBOX Pro マニュアル_日本語]
[Video VBOX Pro 使用方法カタログ_日本語]

本製品はデモ機のご用意があります。






VBOX Micro 10Hz Data Logger
[ 参考価格(税抜) 336,000円 ]

VBOX Micro は
長期間の試験向けに開発されたGPSセンサーです。 そのため、サンプリングレートを10Hz ~ 0.1Hz の範囲で設定することが可能です。 本体はIP66の防水・防塵対策がされており、モーターサイクル・ボート・耐久試験などの厳しい環境で使用できます。

また、
車両の電源が入れば、自動的に起動して記録を開始するため、車両に取り付けっぱなしにすることが可能です。

また、VBOX Micro には、外部CAN入力が可能です。
車両CAN入力を行うか、もしくはVBOXオプションモジュールを接続することが可能です。
(2つの同時入力は適していません。)




VBOX Microセット内容

  • VBOX Micro本体 (VBMIC01C)

  • 6 ~ 30V DCシガーライター電源ケーブル (RLCAB010F)

  • GPS アンテナ 5m (RLVBACS018)

  • 8GB コンパクトフラッシュカード

  • 運搬ケース (RLACS106)

  • USBケーブル 2m (USB-A ~ USB-B)

  • メーカー校正証明書

  • ソフトウェア各種




[VBOXMicro カタログ_英文]
[VBOXMicro マニュアル_日本語]


本製品はデモ機のご用意があります。





VBOX Laptimer-SP 10Hz Data Logger
[ 参考価格(税抜) 200,000円 ]

VBOXラップタイマーは、GPS/GLONASS内蔵の速度・ラップ用ディスプレイです。
ディスプレイにアンテナとシガー電源を取り付けることで、
速度表示バーグラフによる横G・前後G表示を行うことができます。







衛星信号としては、GPS衛星とGLONASS衛星が利用でき、バンクのある周回路などでも安定した計測が可能になります。(GPSのみに比べ、衛星数がおよそ2倍になります。)

GPS/GLONASS データは10Hzで更新され、ディスプレイに表示もしくはSDカードに記録して、後ほどVBOXTestSuiteソフトウェアで解析を行うことが可能です。
本システムは
20万円以下で購入することが可能で、簡易的な速度ディスプレイとして便利です。

注) ブレーキトリガーやCAN入力など、外部入力は一切できませんので、ご注意ください。



[VBOXラップタイマー カタログ 日本語]
[VBOXラップタイマー マニュアル_日本語]


本製品はデモ機のご用意があります。

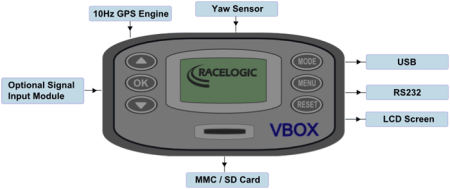

VBOX mini 10Hz Data Logger
[ 参考価格(税抜) 285,000円 ]

VBOX mini は10Hz のGPSデータロガーです。 前面パネルのディスプレイでは、速度・ラップタイム・パフォーマンスモード・ドリフトモードの表示が可能です。
VBOX mini にはヨーセンサーが内蔵されており、ドリフト角を測定することができます。
また、VBOX mini はオプションのMiniインプットモジュールもしくはMicroインプットモジュールを接続することができ、エンジン回転数などの外部入力チャンネルを同時に記録することができます。



[VBOXmini カタログ_日本語]
[VBOXmini マニュアル_英文]

本製品はデモ機のご用意があります。

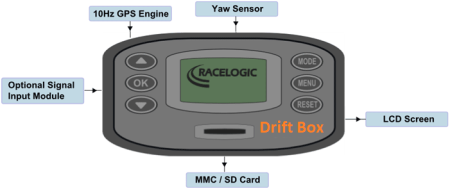

Drift BOX 10Hz Data Logger
[ 参考価格(税抜) 162,000円 ]

Drift BOX は10Hz のGPSデータロガーです。 前面パネルのディスプレイでは、速度・ラップタイム・パフォーマンスモード・ドリフトモードの表示が可能です。
Drift BOX にはヨーセンサーが内蔵されており、ドリフト角を測定することができます。
また、Drift BOX はオプションのMicroインプットモジュールを接続することができ、エンジン回転数などの外部入力チャンネルを同時に記録することができます。



本製品はデモ機のご用意があります。

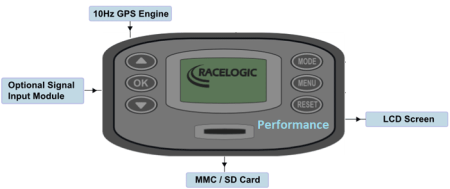

Performance BOX 10Hz Data Logger
[ 参考価格(税抜) 119,000円 ]

Performance BOX は10Hz のGPSデータロガーです。 前面パネルのディスプレイでは、速度・ラップタイム・パフォーマンスモードの表示が可能です。

Performance BOX はオプションのMicroインプットモジュールを接続することができ、エンジン回転数などの外部入力チャンネルを同時に記録することができます。

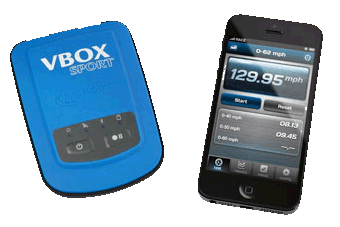

VBOX SPORT 20Hz Data Logger
[ 参考価格(税抜) 76,000円 ]

VBOX SPORT は、簡易的に運転技術を分析するために開発されたGPSデータレコーダーです。 自動車やバイク、自転車、ジェットスキー、ボートなど様々な移動体計測に利用できます。




速度・加速度・移動距離・時間などを計測することができ、計測されたデータは本体に差し込んだSDカードに記録されます。 SDカードに記録されたデータは CircuitTools や VBOXTestSuiteソフトウェアを利用して、データを見ることができます。

また、VBOX SPORT は Apple 社の iPhone, iPod, iPad アプリを利用して、測定データをリアルタイムで表示することができます。
現在は、VBOXアプリやHarry's Lap Timer アプリに対応しています。

特徴

  • 20Hz GPS エンジン
  • バッテリーによる8時間の連続稼動
  • Bluetooth 通信
  • VBOX SPORT, Diagonosticsアプリ(無料)に対応
  • Harry's Lap Timer アプリに対応
  • 防水・防塵
  • 内蔵 アンテナ
  • 外付けアンテナの接続も可能 (オプション)
  • USBを利用して充電
  • SD カードへの記録
  • データ解析ソフトウェアの利用可能



[VBOX SPORT カタログ_日本語]
[VBOX SPORT マニュアル_日本語]

本製品はデモ機のご用意があります。
